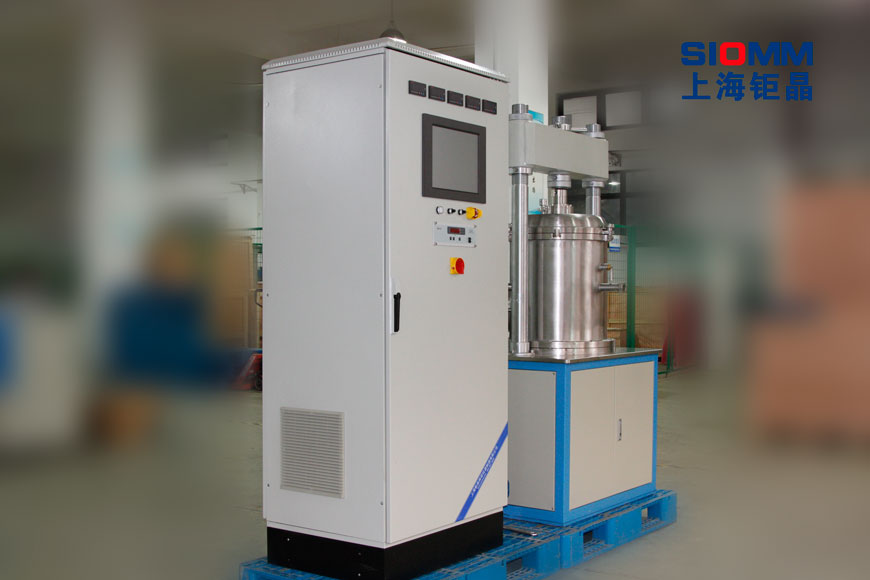

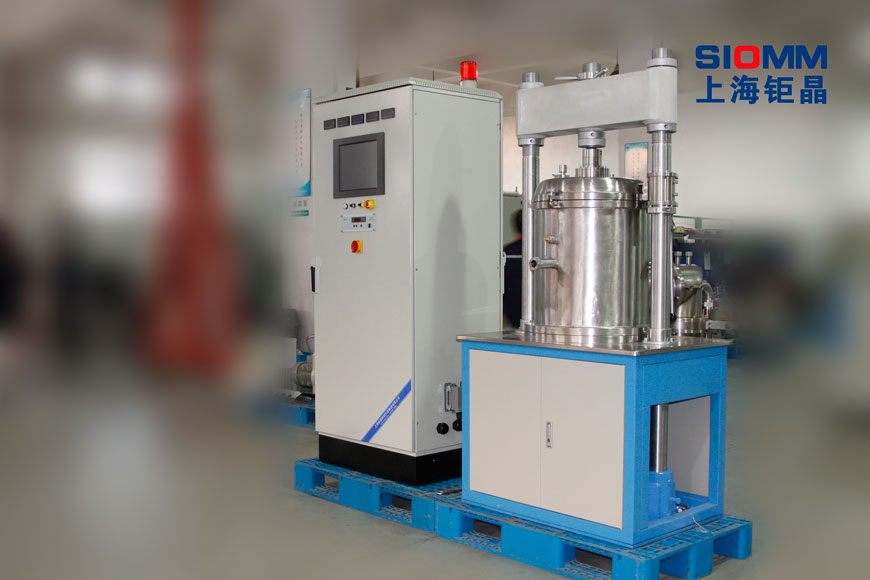

2300℃高真空热压炉(10T)
关 键 词:石墨炉,钨丝炉,钼丝炉,真空烧结炉,热压烧结炉
本电炉由炉体,真空系统,压力系统及电气控制系统组成。炉盖炉体及炉底采用双层水冷结构,炉壳表面温度不超过50c°。炉子低温用热电偶测温,高温时用红外仪测温。真空系统采用二级泵或三级泵,如客户要求可增加分子泵。
型       号:SRYL
品       牌:上海钜晶
发货周期:15个工作日
接受订制:可按要求定制
浏览次数:
销售咨询:
销售热线:400-021-5550
招商专线:13818702256
总 机:021-51696069
产品咨询
发表咨询:
声明:您所咨询问题,我们有专人进行回复!其他网友仅供参考!咨询回复的工作时间为:周一至周五,8:00至17:00,请耐心等待工作人员回复。
姓名:
电话:*
公司:
邮箱:
技术参数
实物照片
售后保障
资料下载
视频展示

设备主要用途:

真空热压烧结炉是将真空/气氛、热压成型、高温烧结结合在一起,适用于粉末冶金、功能陶瓷等新材料的高温热成型,如应用于透明陶瓷、工业陶瓷等金属以及由难熔金属组成的合金材料的真空烧结以及陶瓷材料碳化硅及氮化硅的高温烧结,也可用于粉末或压坯在低于主要组分熔点的温度下的热处理,目的在于通过颗粒间的冶金结合以提高其强度。

设备主要结构介绍:

真空热压炉主要由炉体、炉门、加热与保温及测温系统、真空系统、充气系统、水冷系统、控制系统、液压系统等组成。

1、炉体:双层304不锈钢水冷结构,精密抛光,有利于缩短抽气时间,且便于清洁;

2、炉盖:双层水冷的结构,内外壁均为304并经精密抛光处理,中间通冷却水。

3、加热保温及测温系统:加热系统采用石墨筒形加热器,保证了最佳的温度均匀性和工件的均匀受热,且便于发热体的维修及更换。侧面及底面的隔热屏均采用由硬毡、软毡共同组成的复合保温层,经过加工制作成一个整体的隔热系统。采用可控硅控温,配置有PID功能仪表,数显表,具有超温声光报警功能,也可选用PLC触摸屏自动控制,并保留历史数据,便于分析烧结过程。

4、真空系统:由油扩散泵、罗茨泵、机械泵配电磁压差阀(防止因突然停电、机械泵油倒灌)充气阀、放气阀、真空蝶阀、真空压力表(±Pa)波纹管、真空管路和支架等组成。

5充气系统:由各种管道及阀门组成,并配有电磁放气阀、压力传感器,当炉内压力高于安全值时会自动放气,充气管路上装有针阀,可控制充气量,用于烧结工艺所需充氩气、氮气的气氛要求;

6、水冷系统:由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。

7、充气装置:主要由充气阀、流量计、充气管道等组成,用于熔炼工艺所需充氩气、氮气的气氛要求;

8、控制系统:由可编程控制器PLC、温控仪、真空计、电压电流表、直流稳压电源、空开、接触器、继电器、按钮、指示灯等组成,以实现供电、控制、记录、监视、报警保护功能。

9、液压系统:采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺(测距精度0.02mm)、液压缸等相关液压装置,压力调节半自动化、可通过手动调节。仪表可设定自动调节压力,并能实现稳压、保压。

设备主要特点:

该设备的结构设计先进合理,炉体采用全不锈钢制造,表面拉丝处理,美观大方;电气元件采用国内外知名品牌,全自动化程序控制,控制系统软件由我公司自行开发,人机界面操作系统,画面友好,操作简单,响应速度快,可对炉内工况进行实时监测,系统稳定可靠。

技术参数:

产品型号

SRYL-2300/9

设备形式

立式

加热方式

石墨

工作尺寸

Φ120×120mm

最高温度

2300

额定温度

2100

极限真空

6.67×10-4Pa(空炉、冷态、经净化)

压头直径

Φ85mm

最大压力

10T(数显、自动调压、自动保压)

压力行程

0~80mm

加压方式

单向加压(电动,且有过压保护)

压力波动

≤±0.1 MPa

位移精度

0.02mm

控温方式

钨铼热电偶、红外测温仪

控温精度

±1℃

压升率

 ≤2.0Pa/h

保护气氛

氩气或高纯氮气(充气压力:≤ 0.03MPa)

设备配置清单

1、炉体 2、电气控制柜 3、真空系统  4、工业冷水机  5、石墨模具   6、使用说明书
